隔膜壓力表與膜片壓力表的區別

發布日期:2017-09-09 11:22:19| 關注:
 隔膜壓力表和膜片壓力表是常用的兩種壓力表,其主要區別表現在工作原理、彈性元件、精度等級及測量范圍等4個方面。
1.工作原理
 隔膜壓力表:隔膜壓力表在進行壓力測量時,測量介質會直接作用在隔離膜片上,并產生垂直于膜片并向上的壓力,使得膜片產生形變,形變擠占空間并促使彈簧管內的灌充液將介質壓力傳遞給彈簧管,使彈簧管末端產生彈性形變,借助連桿機構帶動機芯齒輪軸轉動,使指針在刻度盤上指示出被測壓力值。
膜片壓力表:在壓力作用下,被測量工作介質直接作用在彈性膜片上,膜片向上(測量正壓)或者向下(測量負壓)產生彈性形變,借助固定在膜片中心的連桿機構帶動機芯齒輪軸旋轉,從而使指針在刻度盤上指示出被測壓力值。
2.彈性元件
隔膜壓力表:彈性元件為彈簧管,膜片只是起隔離作用。
膜片壓力表:膜片壓力表的彈性元件為波紋膜片。被測量壓力作用在膜片上,膜片產生向上(或者向下)彈性形變,通過焊接在膜片上的連桿機構指示壓力值。
3.精度等級
隔膜壓力表:一般精度等級為1.6級。
膜片壓力表:精度等級為2.5級。
4.測量范圍

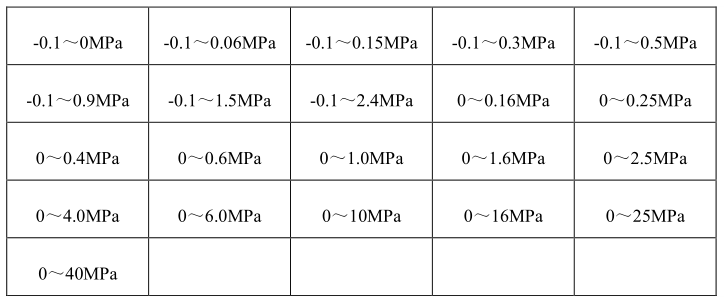

隔膜壓力表
               \

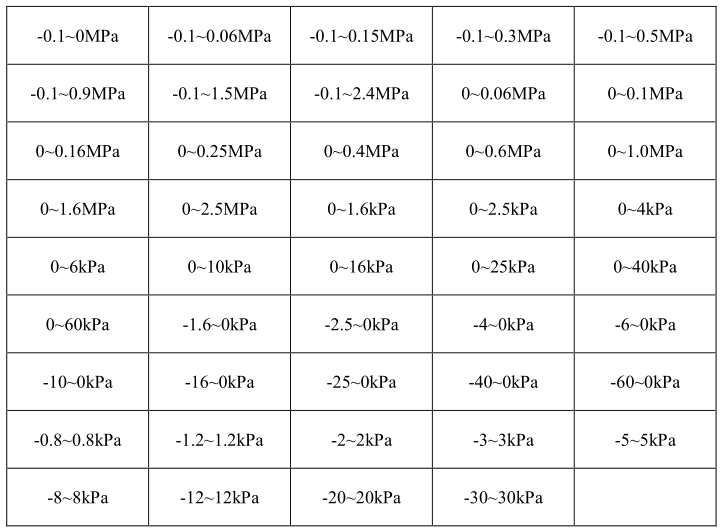

           膜片壓力表
               \
